在供电系统中，应用无功补偿能提高电网的功率因数，减少变压器、输送线路带来的电能损耗，从而改善供电环境。在工业生产中，电感负载均要补偿大量的无功功率，提供途径有两种：一是由输电系统提供，二是由补偿电容器提供。
采用第一种方案，系统设计时要综合考虑有功功率、无功功率，会增加变压器和线路的损耗，降低了经济效益。
采用第二种方案，只需和补偿电容器进行并联，就能提供无功功率，从而减小无功损耗，提高系统的输电效率。
供配电系统无功补偿的意义
1.减少电费支出
工厂生产期间，电费支出是一项重要的成本，减少电费支出，可以提高经济利润。对供配电系统进行无功补偿，可以提高系统的功率因数，减少无功功率消耗的电能，最终节约电费、提高生产利润。
2.改善电压质量
随着供配电系统的无功功率增加，工厂的电压损失量加大，继而影响电气设备的稳定运行。通过无功补偿，可以提高系统的功率因数，改善电压质量，进一步稳定负载电压，确保电气设备稳定运行。
3.降低变压器容量
变压器是供配电系统的重要组成部分，选择变压器时，容量大小是关键要素。小容量不仅成本低，而且运行过程中的电能损耗小，也是降低工厂生产成本的有效途径。
4.提升设备出力
对供配电系统进行无功补偿，不仅能降低电能损失，还能提升设备出力。设备和线路被无功占用的部分容量可以释放出来，并转化为有功功率，充分发挥出设备的运行潜力。
工厂配电系统无功补偿的类型
1.高压集中补偿适用于6kV~10kV的大中型工厂，供配电系统的特征是负荷波动大、功率因数需常调节。其补偿效果差，但投资小、施工简单、方便维护，应用普遍。
2.低压集中补偿适用于各种规模的工厂，稳定系统电压。该补偿方式的接线清晰，运行管理和后期维护工作量小，可以提高配变利用率，应用广泛。
3.分散就地补偿主要用在工厂内耗电量大的设备中，是针对该设备采用的单独无功补偿方式。相比于高压、低压集中补偿，可获得良好的补偿效果，既能维持系统的电压水平，又能实现降耗的目标。
工厂供配电系统无功补偿装置的选择
1.普通补偿装置

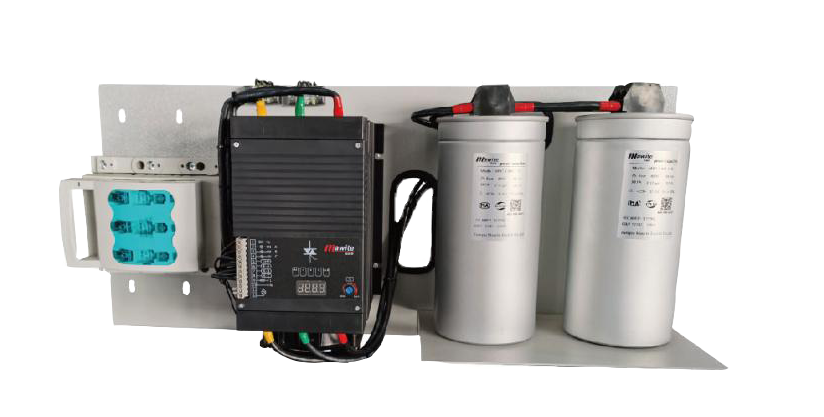

工厂的供配电系统中，普通无功补偿装置由电容器组、电容器支路保护、投切开关和自动补偿装置等组成。该补偿装置可以分组自动投切，但要减少电容器组的开合次数，以减少维修养护工作量，延长电容的使用寿命。结合实践，选择普通的无功补偿装置时，确保先投入、先切除，采用轮换循环投切，可对装置产生保护作用，降低投资成本和维护成本。

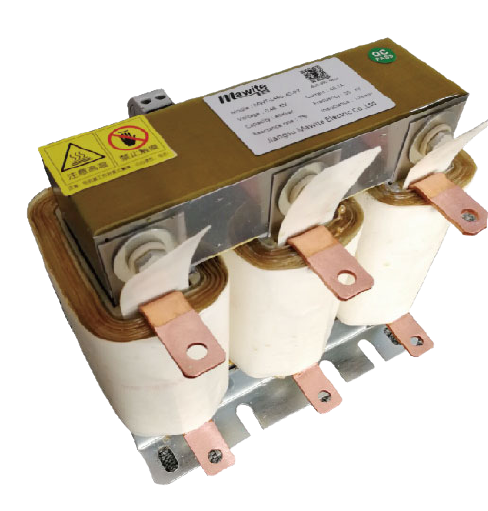

2.串联电抗器
随着工厂生产规模扩大，供配电系统的波动性增强，带有冲击性负荷。电气设备运行期间，会产生大量谐波，导致整个电网的电压波动，甚至出现闪变、三相不平衡等问题。
从电容器的特点来看，虽然具有抗谐波能力，但也会放大谐波，增大电容器的损坏程度。对此，针对存在谐波干扰的部位，可以增加滤波装置。
3.无功发生器
采用脉冲宽度调制（PWM)整流控制技术，实时采集工厂供配电系统的电压、电流等参数，辅助利用高性能数字信号处理器，计算出电网的无功功率，继而实现无功功率的补偿。

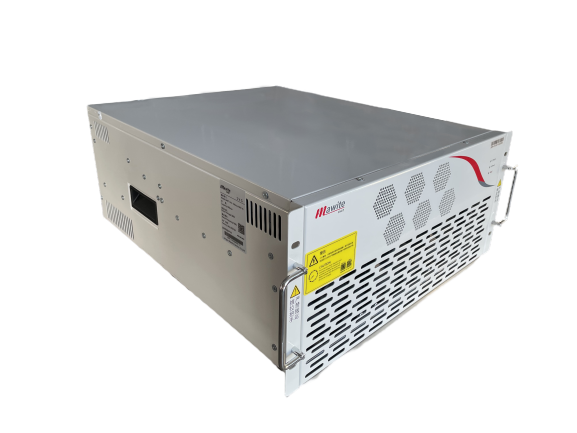

以静止无功发生器（SVG)为例，是由检测模块、控制运算模块、补偿输出模块组成。运行时，首先外部CT检测供配电系统的电流信息，控制芯片分析当前的电流信息，象视在功率S、无功功率Q、功率因数PF等。然后控制器发出补偿驱动信号，由逆变回路发出补偿电流。SVG的特点实现了无功补偿的动态性、连续性，既能补偿感性无功，又能补偿容性无功，将电网的功率因数稳定在0. 98以上。
结语
供配电系统无功补偿，可以提高功率因数、改善电压质量、减少电能损失、提升设备出力。文中以工厂供配电系统为例，介绍了高压集中补偿、低压集中补偿、分散就地补偿的应用。选择无功补偿装置时，应根据普通补偿装置、串联电抗器、无功发生器的不同，制定合适的补偿方案，保证供配电系统安全稳定运行，提高工厂的经济效益。
