分享 | MWT-SVGC混合系统技术分析

浏览量:720   / 时间:2021-12-02


       随着现代社会电气化水平的加速提升,人们对现有的电力设备提出了更高的要求,尤其是用电端,国内的技术革新向着高精尖的目标迈进,更加复杂多样、高要求的用电设备层出不穷,因此用电负载的用电要求也不仅仅局限于无功补偿和谐波治理,更多的还包含了其他电能质量相关的问题,例如:频率变化、交流网络中的直流、电压闪变、涌流、三相不平衡等。这也就要求我们在低压配电系统中的电能质量治理方向上向着更加系统化、绿色化、数字化、科学化迈进。


       在目前低压的电能质量治理领域,最先进的治理装置要数静止无功发生装置和有源电力滤波器。国内针对这两个装置的应用已经进入到了小规模的并网阶段,在一些电能质量问题突出的用电环境中,已经做到百分百的使用率,替代了原先老一代的电容器补偿产品,其电能质量治理效果也能够提升到更高的目标。在这样的现有环境中,为了促进电力能源的可持续发展和优化电力能源结构,静止无功发生器和有源电力滤波器与现有的电能质量产品有效配合使用是实践性更高、操作性更强、电能质量治理效果最佳的方案。

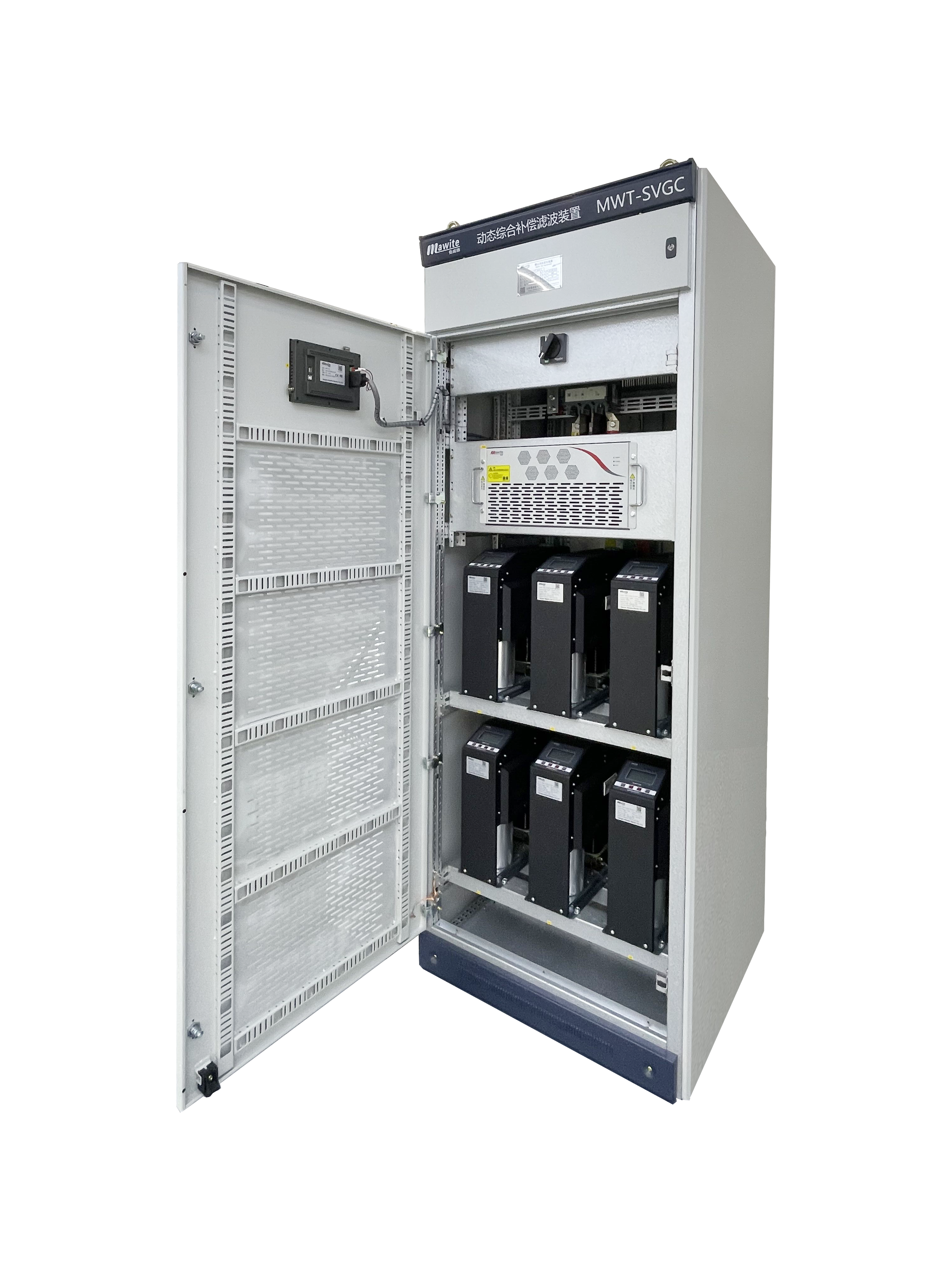

MWT-SVGC

       MWT-SVGC动态无功补偿滤波装置,即是上述提到的传统电能质量治理产品和新型电能质量治理产品配合使用的其中一部分,适用于低压400V配电系统,其结合了静止无功发生器和智能电容的优势,具体表现在拥有静止无功发生器的动态响应速度快、容性补偿和感性补偿切换、无级补偿、谐波滤除等功能兼有智能电容器的模块化、体积小、多级别补偿、容量大等优点,也同时具有自我保护功能,过温保护、过压保护、欠压保护、缺相保护、IGBT故障保护、装置故障自我检测复归功能、装置损坏自我停机报警功能等。因此,综合补偿特点,MWT-SVGC具有以下技术特点:

①智能运行:完全响应时间小于10ms,全模块化设计,组合灵活。

②智能灵活:Smart控制系统,主动根据系统的线性动态需求,自动调节有源/无源模块的输出配比,同时满足分补。

③柔性平滑:完全线性、动态输出,平滑稳定,恒定功率因数0.99,既不过补,也不欠补。

④自我坚强:全面监控电容的状态、总体运行时间,避免电容“带病”工作,延长使用寿命。

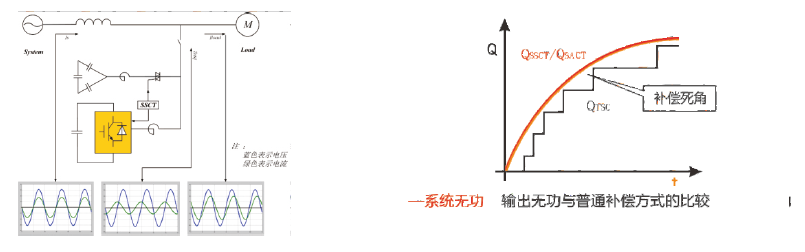

MWT-SVGC 工作原理示意图

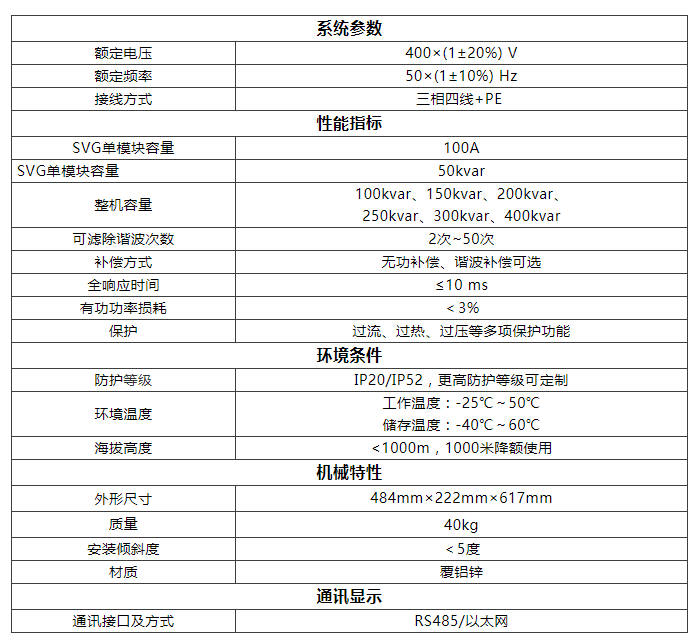

技术参数


       总而言之,MWT-SVGC顺应了电能质量发展趋势,对促进配电网产业升级,提高整体电力能源的绿色、稳定、高效有着重要的作用。随着电能质量治理的不断并网,持续改进性能,融合新能源,结合国网战略能源互联网战略,实现数字化的配网目标,做到符合中国电力环境的电能质量治理产品,才能彰显中国电力魅力!
