MWT-TSC晶闸管投切开关

产品简介

MWT-TSC晶闸管投切开关专为0.4-0.69KV电力电容器动态快速补偿设计的投切开关。主要适用于冲击性负荷,需要快速投切电容器的用电负荷现场,比如:电焊机、轧钢、港口行吊、电梯、变频炉等负荷快速变化现场。


MWT-TSC晶闸管投切开关的模块采用高速CPU测控,具有多重保护方案(电流保护和温度保护)及快速投切技术,保证触发模块控制可控硅为电压过零点接通,电流过零点断开,不产生合闸涌流。

技术参数

1、工作环境条件
   环境温度:-40℃~+80℃
   相对湿度:40℃时,20%~90%
   海拔高度:≤3500M

 2、额定工作电压
   工作电源:AC220V  ±15%
   频率:50Hz/60Hz

 3、主要技术指标
   控制电压:DC  12V
   控制端电流:10mA
   响应时间:≤20ms
   再投延时:≤100ms
   整机功耗:≤12VA
   连续每次接通间隔:≥100ms
   过流保护整定:0~200A
   绝缘等级:在正常大气条件下≥10MΩ

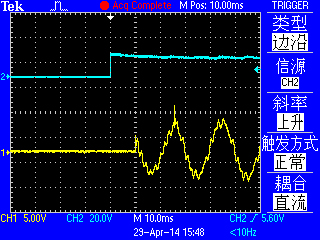

 4、响应时间波形图

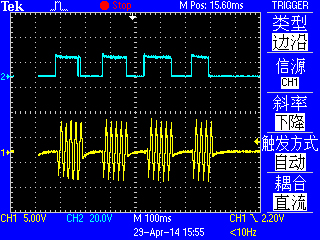

5、再投间隔波形图

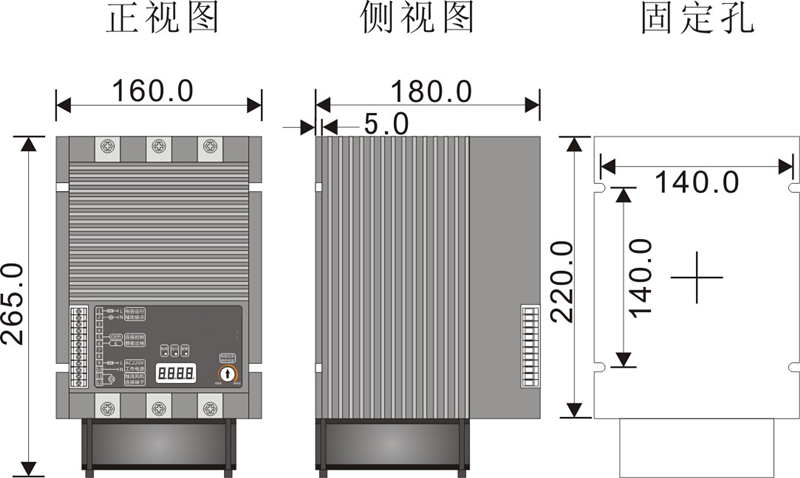

安装尺寸图



接线图

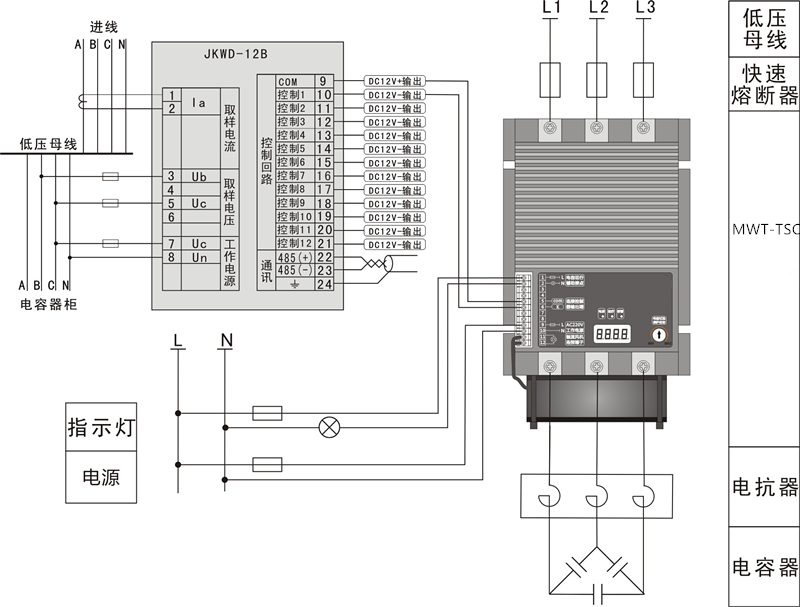

MWT-TSC共补型接线图






MWT-TSC三相控制端子解释


3A,250V继电器无源干接点,外接电源及指示灯

③④

空端子

⑤⑥

⑤+12V公共端  ⑥-12V控制端连至控制器

⑦⑧

空端子

⑨⑩

外接AC220V电源


接开关下部轴流风机

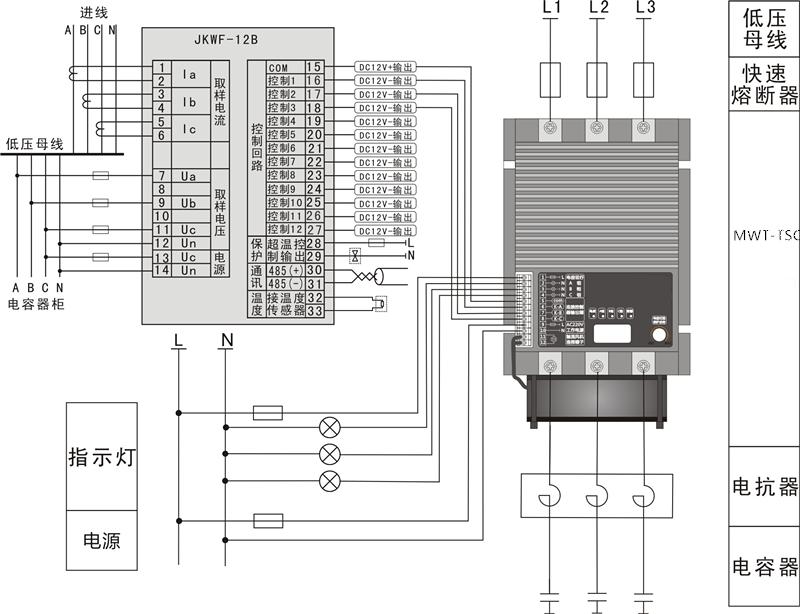

MWT-TSC单相型接线图

MWT-TSC单相控制端子解释


3A,250V继电器无源干接点,
为继电器公共端接火线
接A相指示灯
③接B相指示灯
④接C相指示灯

⑤⑥⑦⑧

⑤+12V公共端 ,
⑥接A相控制端
⑦接B相控制端
⑧接C相控制端

⑨ ⑩

外接AC220V电源


接开关下部轴流风机
