江西同和药业股份有限公司电容柜改造工作顺利完成

浏览量：940   / 时间：2020-10-23
      近日，曼威德电气技术人员对江西同和药业股份有限公司进行了电容柜改造工作，经前期勘察，目前使用电容柜，因技术设计和散热问题，运行中存在安全隐患，需对现有电容柜进行技 术改造。

      通过近半月的检测、改造、安装、调试，经试运行、验收，各项运行数据均达标，江西同和药业电容柜改造工作顺利结束。


江西同和药业股份有限公司

电容柜改造项目


现场检测
现场查看无功补偿装置运行正常，柜内原有设计为智能电容作为补偿单元，有部分智能电容已经损坏，处于待维修状态，车间配电补偿装置，都没有良好的散热设计和每个单独支路的投切工作指示。


现有电容柜问题
无功补偿装置现场运行存在相应的安全隐患，电容柜内按照国家标准，应该使用熔断器作为支路保护单元，现有柜内智能电力电容器，有本身的很多优点，但是，在电容柜本省没有采取良好的辅助散热情况下，保证不了智能电容本身散热差的特性，同时，在单一元器件出现故障时，维修比价困难，并且不容易发现故障点，从而导致更大的安全隐患存在。

设计方案
1、在现有电容柜基础上做技术改造，前后门板增加散热风道，同时，拆除柜内智能电力电容器，更换为动态过零滤波补偿方式，使用智能化控制器，通过采集电网参数，通过智能傅里叶分解计算，精准控制电容器投入和切除。

2、开关采用脉冲触发过零控制技术，可控硅采用德国SKKT品牌模块，采用RJ45通讯线传输信号，串联箔绕滤波电抗器，抑制负载谐波注入电力电容器，避免谐波放大和系统谐振现象。

3、电容器采用干式防爆滤波电力电容器，采用高温加厚膜绕制，外壳采用一次铝拉伸结构，外壳喷砂处理。


微信图片_20201023085427

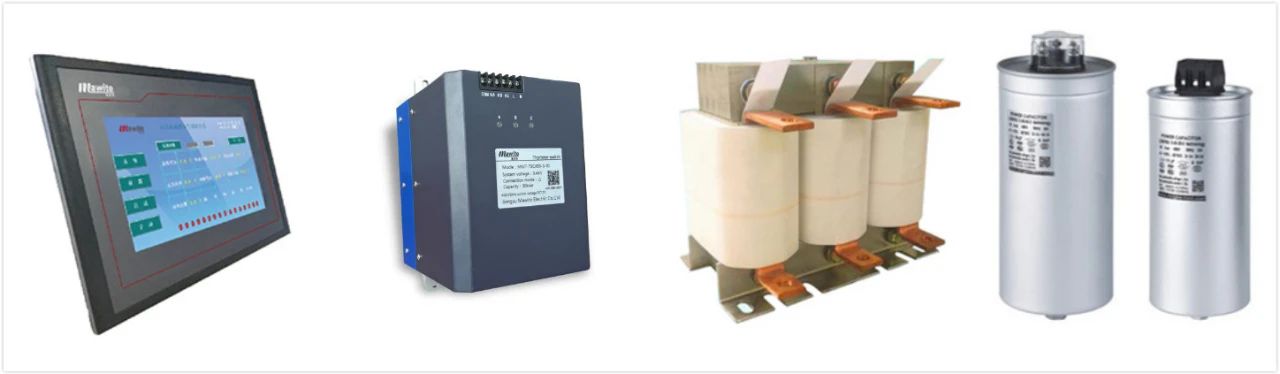

改造所用MWD系列元器件


微信图片_20201023085438

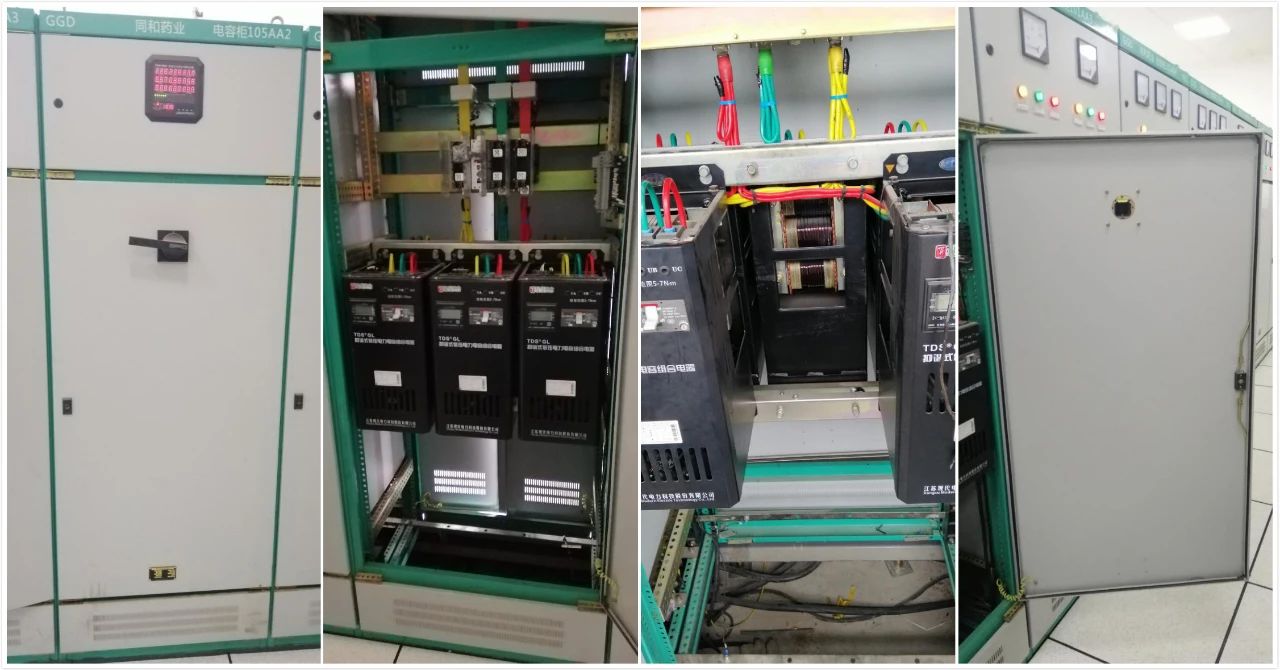

改造前电容柜


微信图片_20201023085446

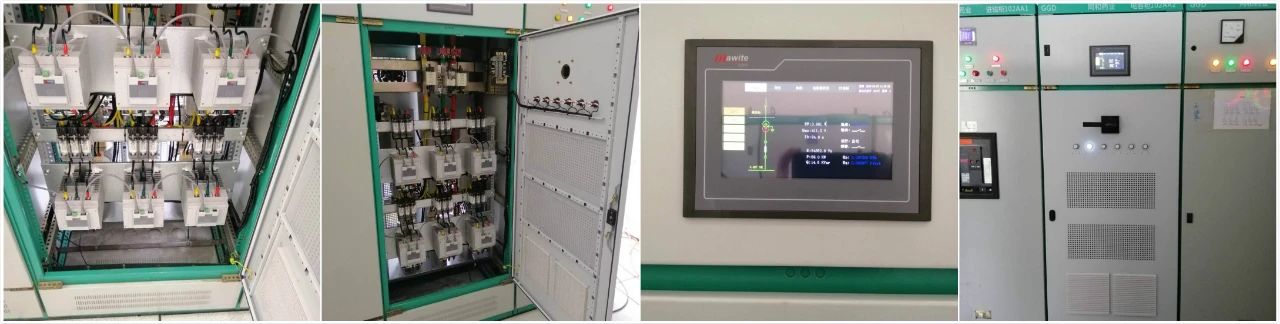

改造后电容柜
