张庄矿业 x 曼威德电气，驶向“高效绿色智能发展”

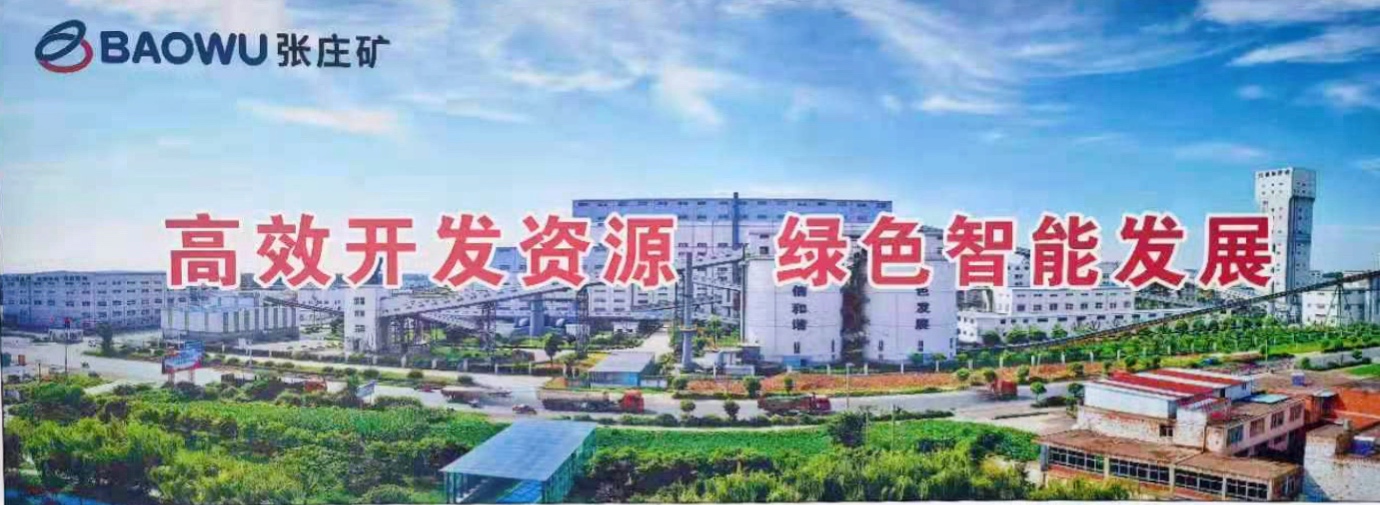

        安徽马钢张庄矿业有限责任公司——全国“绿色工厂”、“十佳厂矿”。2010年6月成立，涉及采选规模500万吨/年，服务年限50年。经过多年发展，公司以“开发矿山资源、创造卓越价值”为企业使命，经营矿山，精益运营，形成了“一高两无”核心竞争优势，创造了“四化一全”的矿山发展新模式。为进一步推动公司高质量发展，实现“打造矿业知名品牌、建设安全高效生态智慧矿山”的战略目标，现进行电网谐波治理项目。该项目采用我司MWT-TBB型谐波滤除装置。

项目介绍

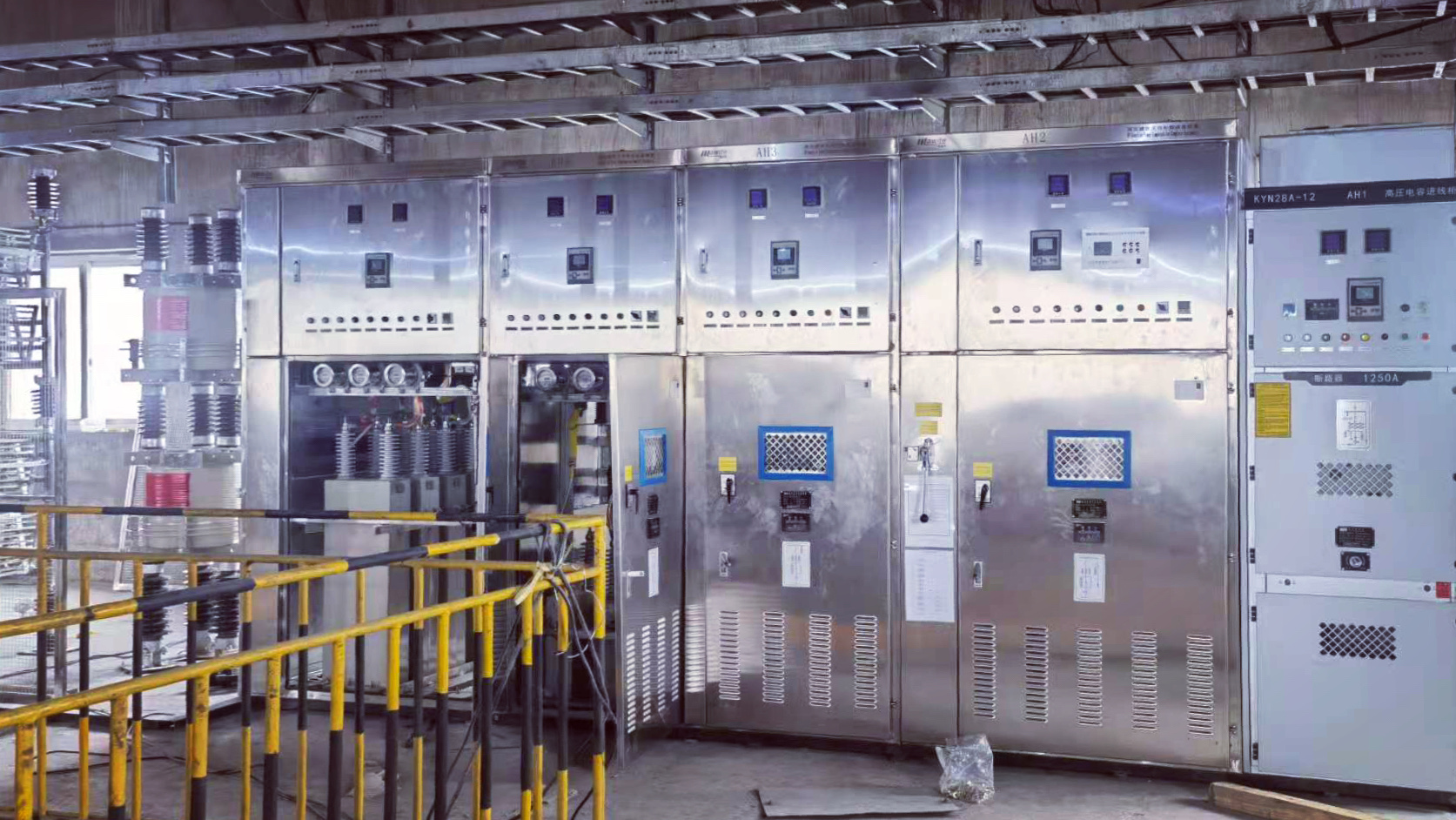

       张庄矿业电网谐波治理项目采用我司MWT-TBB型谐波滤除装置，主要安装于中频冶炼、变频、轧钢、整流设备等的环境。

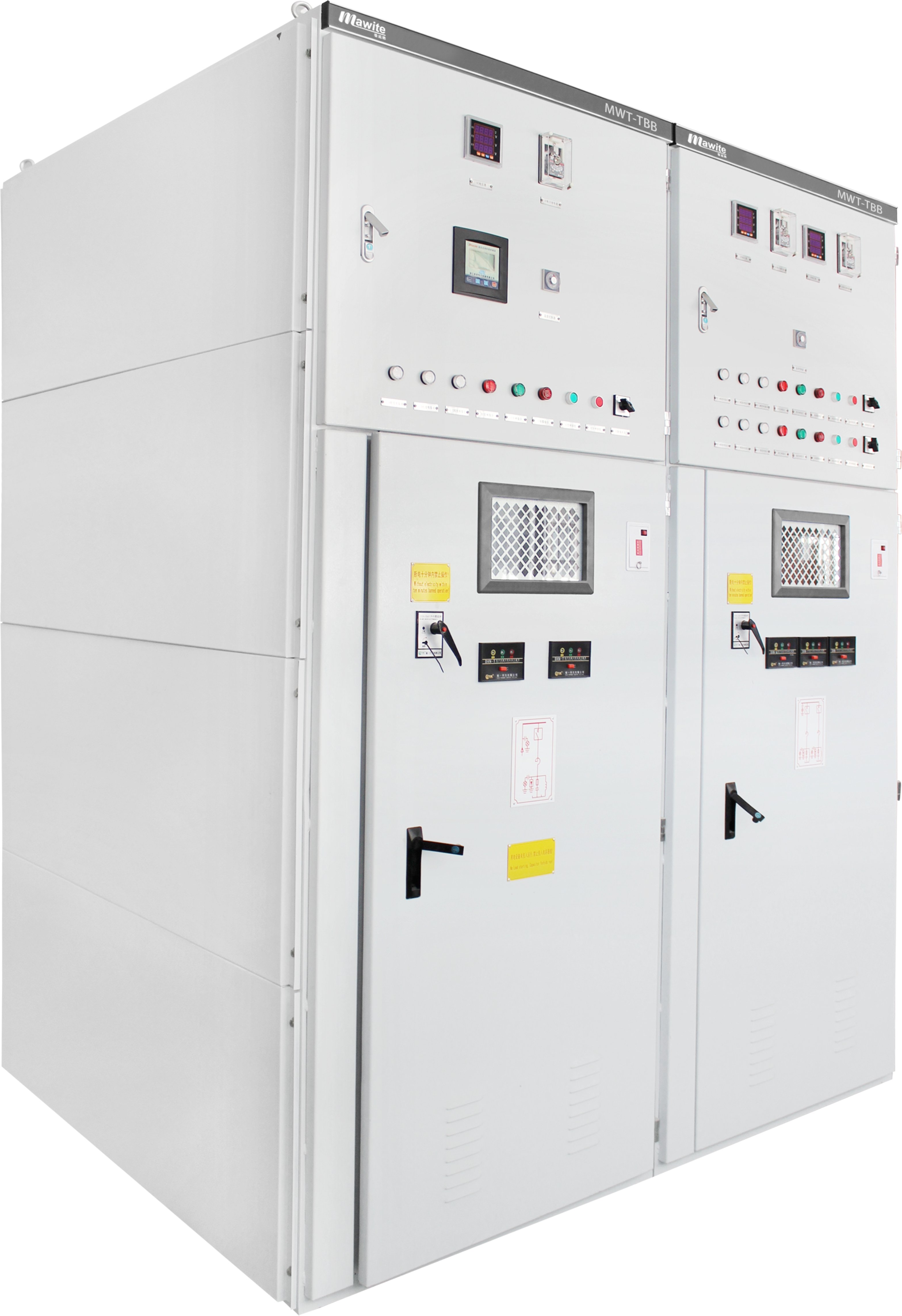

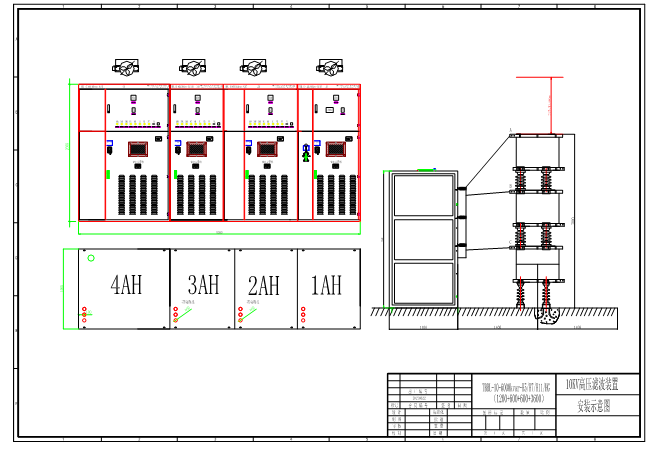

       该装置采用了电感和电容器组成串联谐振吸收回路，有效的将负载产生的谐波加以吸收，从而避免将谐波电流返送到电力变压器，大大降低电网的谐波量，同时有利于用户电力变压器的运行，降低功耗，提高设备和其它电器组件的可靠性。此外，该设备还提供一定容量的无功功率补偿，提高用户负载的运行效率。

技术设计

基波补偿容量及安装容量的确定

 根据用户提供的设计资料，我司进行谐波数据分析，结合我司以往对其它同类型项目的设计经验，通过计算、修正及仿真，本设计方案根据业主要求在10kV高压变频器旁加装一套滤波补偿装置，进行谐波源头治理，共1套。

 设计容量为单套滤波装置安装容量为6000kvar，基波补偿容量为2600kvar左右,在满足滤波的同时，不会造成过补，装置为高次滤波支路，主要吸收23次以上谐波电流，降低10KV母线谐波电压。为防止5次、7次、11次谐波的大幅放大，设置了一路5次滤波器、一路7次滤波器、一路11次滤波器。

  10kV侧补偿装置方案：综合考虑，设计方案确定为单调谐+高次滤波方式。由于考虑到生产线正常生产时产生的谐波电流以及引起的电压畸变率，因此需要综合考虑基波补偿容量2600kvar以外增大安装容量作为谐波容量，以满足谐波状态下正常工作的要求，本方案设计单套滤波补偿装置安装容量6000kvar。
