2021年江西五十铃低压改造工程圆满完成

浏览量:61   / 时间:2021-08-06

        2021年7月,曼威德电气五名专业技术人员前往江西五十铃汽车有限公司进行低压电容柜改造工作,经过一周的检测、维修、安装、调试、试运行及最终的验收,各项运行数据均已达标。通过此次改造,降低了企业电能损耗成本,有效缓解企业的用电问题,提高电力系统的安全和质量。至此,江西五十铃低压电容柜改造项目工作顺利完成。

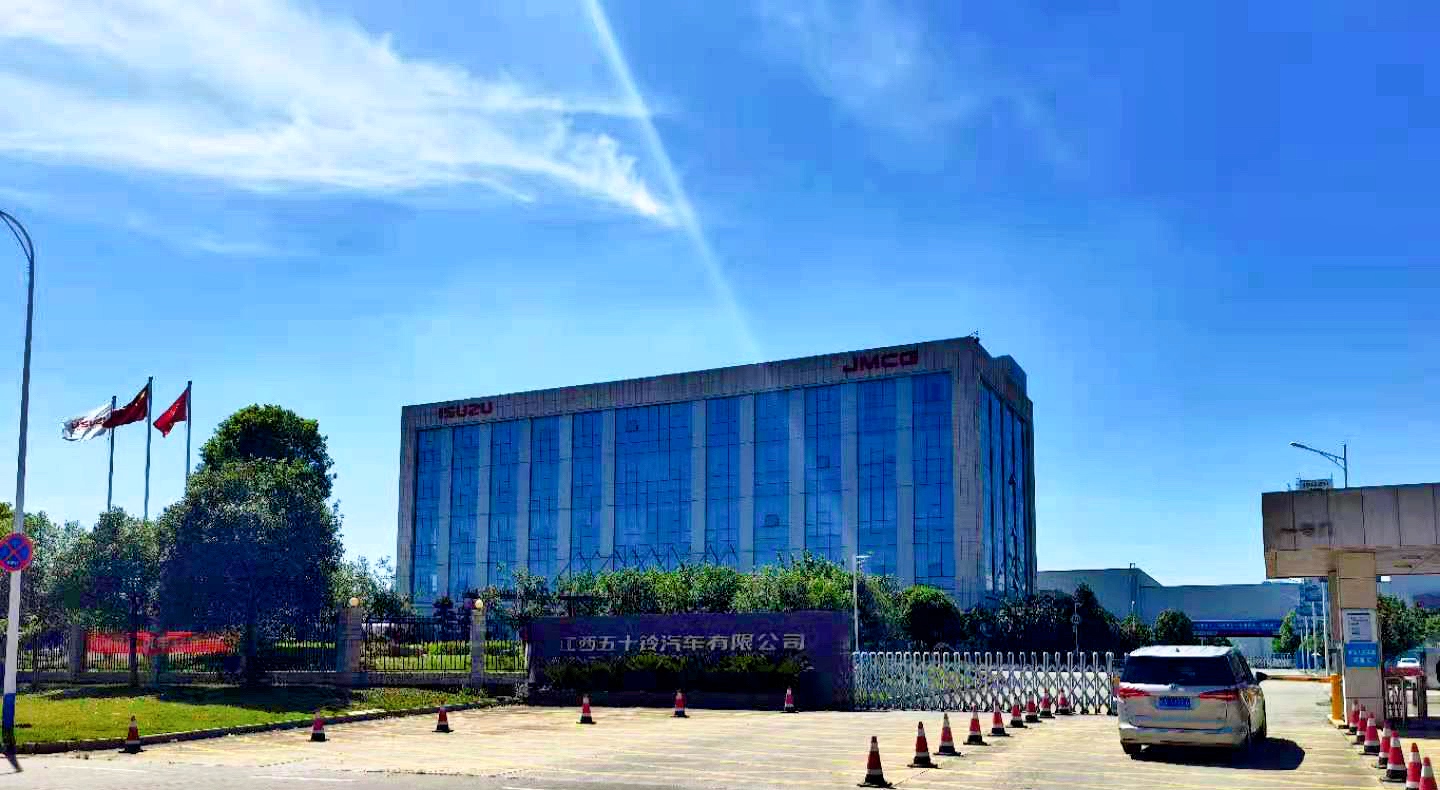

50门面


(一)项目名称

低压配电柜维修项目


(二)项目内容

低压配电柜维修


(三)涉及产品

控制器、可控硅投切开关、电抗器、电力电容器、仪表、断路器


(四)技术要求

1.方案设计

1)对断路器开关自动储能机构进行维修;

2)低压抽屉柜因机械故障及摇柄把手断裂的进行维修;

3)电容柜中的电容、投切开关及其他元器件进行维修;

4)指示灯、电流和电压显示、柜体牌等电器元器件进行更换或维修。


2.配置要求

1)低压电容柜更换电容容量合计是3240 kvar及相关配件;

2)电容要求:环保树脂型

3)额定电压≥480V(50Hz),过载能力≥3.5 In,DF≤0.11W/kvar;

4)响应时间≤20ms,工作温度-20℃/50℃,防护等级≥IP20;

5)控制器显示屏需显示电量参数(电压、电流、功率、功率因素、谐波含量等);

6)电流采样二次信号采购穿心式互感器;

7)低压配电柜的抽屉柜摇柄把手、电流和电压显示、标牌等维修;

8)所有低压配电柜柜体内外清洁清扫。


(五)改造详情

       我司技术人员在现有电容柜基础上做技术改造,拆除柜内晶闸管开关电力电容器,更换部分损坏熔断器熔芯,控制电容器投入和切除,电容器采用干式防爆滤波电力电容器,采用高温加厚膜绕制,外壳采用一次铝拉伸结构,外壳喷砂处理。

1)针对现场的工况和实际环境因素,我司设计整改方案,负责人员施工、安装调试及技术培训;

2)在原有无功补偿柜基础上,给予更换维修;

3)全部更换我公司防爆滤波纯干式电力电容器,采用加厚镀锌薄膜,填充介质使用环保型环氧树脂,电容器壳体采用无缝铝拉伸工艺,可确保长期稳定运行,过流保险机构是我公司成熟工艺,可确保由于系统原因导致的电流增大而迅速切断电容器内部主回路接线,不会出现炸裂、漏液现象,新设计电容器,可方便改造及安装;

4)我公司提供的所有产品,均提供三包承诺,现场改造完成后,派专业技术人员提供现场技术培训。

web

装置及主要器件参数

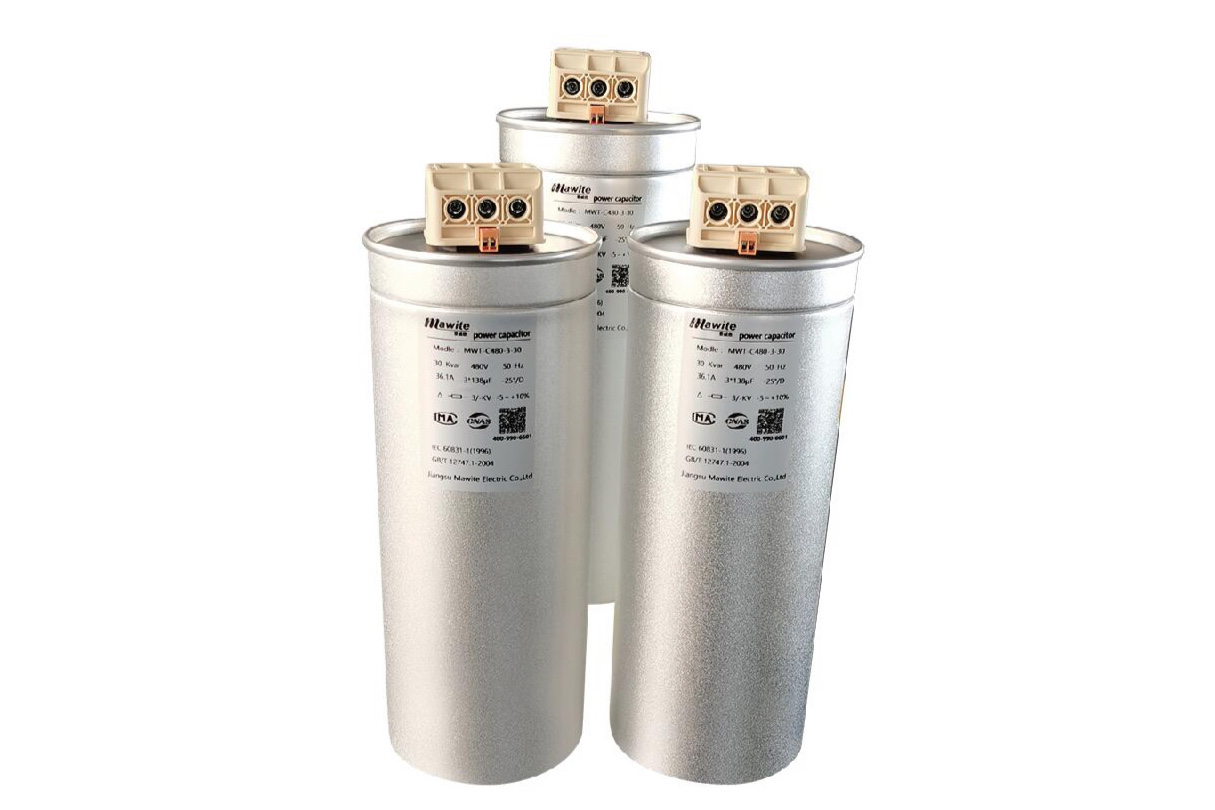

1.曼威德低压电容器

      低压电容器应使用最先进的技术制造,全金属化聚丙烯膜的电容器组件为干式自愈性。每个电容器组件配备各自的内置保护(内含过电流、过压力、过温度的保护)。电容器耗损低、重量轻,符合国家及国际标准。

技术参数:

1)电容器额定电压:480V

2)为保证良好的散热,单个电容器的额定容量不应超过40kVar

3)自愈性干式设计,三相同轴绕组,内置保护装置,铝质圆筒外壳喷砂处理,欧式接线端子。

4)防护等级:IP40

5)绝缘水平:Un≤660V时,为3kV

6)损耗:≤0.2W/kvar

7)温度范围:-25℃~+55℃(24小时平均最高+45℃,年平均最高+35℃,短时最高+55℃)

8)连续过压:1.1Un,最大允许工作电流:1.5In

9)湿度:≤95%

10)运行海拔高度:≤2000米

11)频率:50Hz

12)标准:GB 12747.1-2004    《自愈式低电压并联电容器》

13)电容器应为干式电容器,内部采用干式介质,具有防火、防爆功能。

14)电容器应内置保护,具有过电流、过温度、过压力保护。

电容器

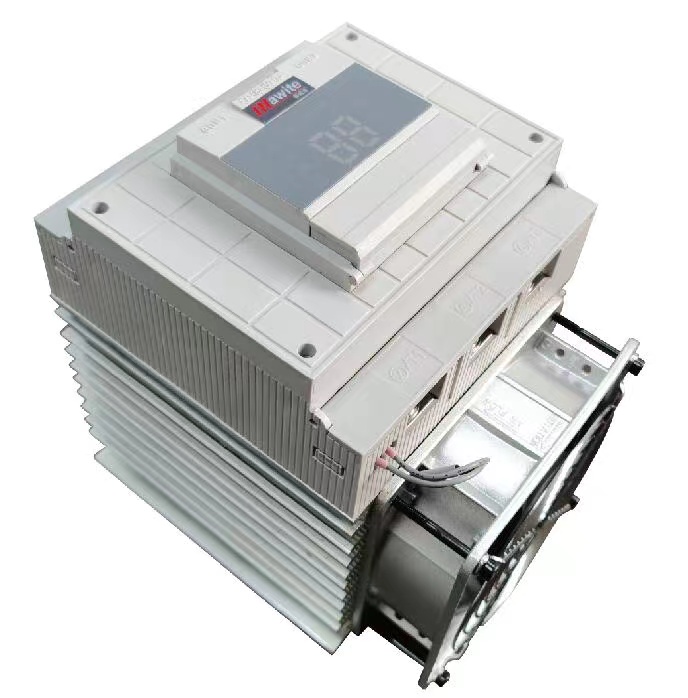

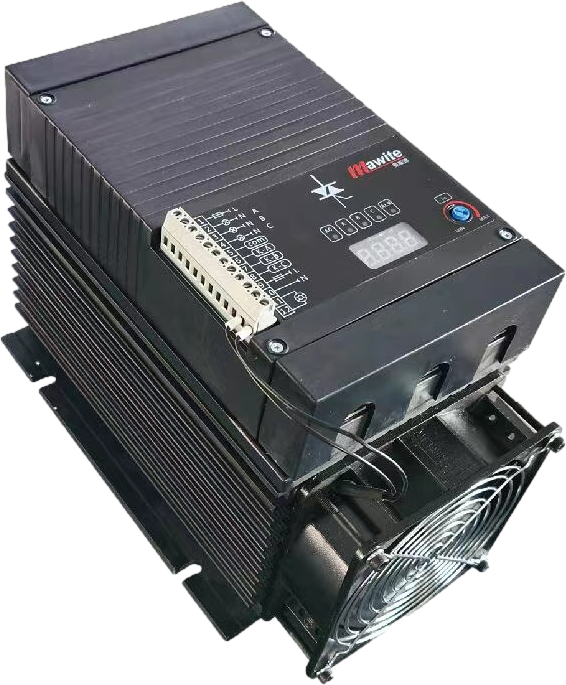

2.曼威德投切晶闸管模块

1)晶闸管开关模块使用国产知名品牌。

2)自运算过零投切,无涌流、无功耗、缺相保护、过流保护。

3)模块45℃自启动风扇辅助散热。

4)响应速度20ms,可以满足负荷频繁动作。

5)开关触发方式采用光电触发,可以准确判断过零点。

晶闸管2晶闸管1png

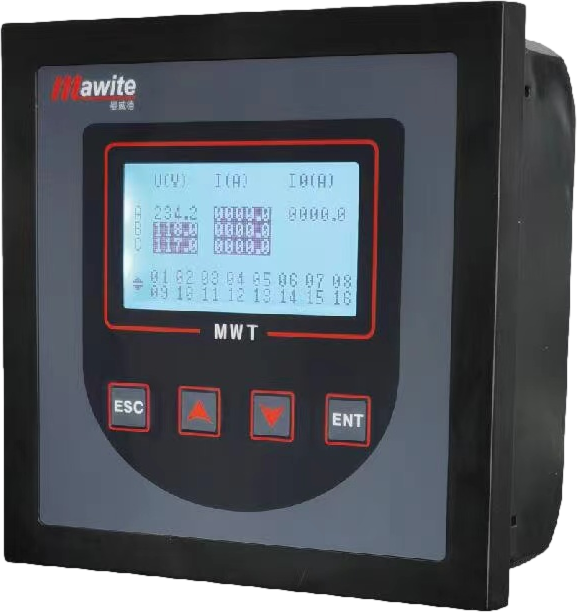

3.曼威德功率因数控制器

1)具有谐波总畸变率(THD)显示控制及分次谐波(至少3-21次)显示;

2)具有自动及手动控制选择功能;

3)具有报警保护接点输出、启动风扇、温度输入、Modbus通讯功能。

4)良好人机界面,中英文液晶显示功能;

5)完善的故障报警功能:过压、欠压、缺相、电压电流谐波畸变越限报警功能;

6)自动优化智能投切功能;

7)测量及显示功能:目标功率因数、实时功率因数、电流、电压、有功、无功、频率、电流电压谐波畸变率、温度、3-21次谐波畸变率。


控制器1png        控制器2png
