浏览量:178   / 时间:2020-09-25

三相负荷平衡是安全供电的基础。三相负荷不平衡,轻则降低线路和配电变压器的供电效率,重则会因重负荷相超载过多,可能造成某相导线烧断、开关烧坏甚至配电变压器单相烧毁等严重后果。

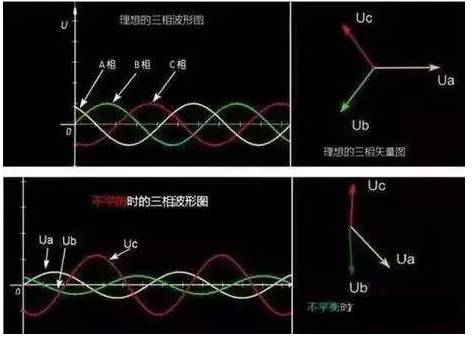

微信图片_20200925091845


我们在为客户进行用电分析过程中发现,很多企业不同程度上存在三相负荷不平衡的问题,电能质量受到影响。如:三相负荷严重不对称,中性点电位就会发生偏移,线路压降和功率损失就会大大增加。接在重负荷相的单相用户易出现电压偏低,电灯不亮、电器效能降低、小水泵易烧毁等问题。而接在轻负荷相的单相用户易出现电压偏高,可能造成电器绝缘击穿、缩短电器使用寿命或损坏电器。对动力用户来说,三相电压不平衡,还会引起电机过热现象。

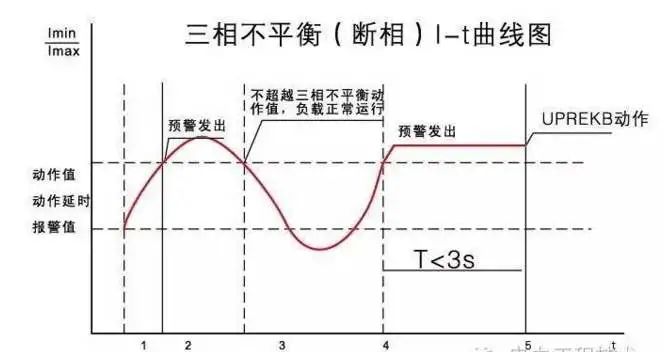

微信图片_20200925092010


三相不平衡是电能质量的一个重要指标,虽然影响电力系统的因素有很多,但正常性不平衡的情况大多是因为三相元件、线路参数或负荷不对称。由于三相负荷的因素是不一定的,所以供电点的三相电压和电流极易出现不平衡的现象,损耗线路。不仅如此,其对供电点上的电动机也会造成不利的影响,危害电动机的正常运行。因此,如果三相不平衡超过了配电网可以承受的范围,那么整体的电力系统的安全运行就会受到影响。

三相负荷保持平衡是节约能耗、降损降价的基础。只有三相阻抗平衡,才能保证低压漏电总保护良好运行,防止人身触电伤亡事故。



MWD系列三相负荷不平衡自动调节装置


微信图片_20200925092202


由曼威德电气自主研发与生产的MWD系列三相不平衡自动调节装置(SPC)主要用于低压配电用户侧,治理三相电流不平衡,相电压偏低和补偿无功,优化电能质量,并可同时补偿三相不平衡电流和无功,实现连续、动态补偿。

该装置以三相不平衡电流为依据,采用目前优化算法,将三相不平衡补偿与无功补偿相结合,既进行了无功补偿,又能解决了三相不平衡的问题。根据电网电压及负载变化情况,通过相间任意调整无功输出,自动调整三相有功电流的平衡,使三相不平衡度控制在10%以内。

装置功能:

1)三相不平衡调整及无功补偿控制功能:可选配三相不平衡无功补偿策略、普通无功补偿策略。

三相不平衡无功补偿策略:自动补偿配电变压器无功电流、自动调整三相间有功负荷均衡分配,以提高配电变压器负荷利用率,节能降损,降低零线电流,改善电网电压质量。

普通无功补偿策略:实分补按需投切或等值循环投切。

2)电气参数测量功能:测量三相电压、电流、有功功率、无功功率、功率因数、零序电流、谐波等。

3)电能计量功能:正反向有功电能(1.0级)、正反向无功电能(2.0级)。

4)负荷记录功能:分时段存储、记录三相电压、电流、有功功率、无功功率、功率因数、零序电流、正向有功电能、正向无功电能、反向无功电能等。

5)数据统计分析功能:每相电压、电流的最大值、最小值及其发生时刻,负荷利用率、电压合格率、供电可靠率、负载不平衡率及电容器投切记录等。

6)保护功能:过压、欠压保护、瞬态过电压保护、断相保护、谐波保护功能、短路保护、电容器的过温保护、过电压及断相速断等(各保护限值可设定)。

7)通信功能:具有RS232/RS485接口,或无线(GPRS/CDMA/GSM)方式抄收数据。

曼威德电能治理服务

曼威德长期致力于电能质量管理和用电安全方面的研究和应用,可为客户提供电能质量实时监测、无功补偿、电力谐波治理、节能改造、维护保养等增值技术服务。
1)专业技术服务专家团队具有多年的实践经验,透彻掌握电能应用、维护和管理知识。
2)全面的配用电监测与管理系统,协助您掌握供配电系统运行状态。
3)无功功率补偿及功率因数调节方案提高您的电能应用效率,降低惩罚性电费损失。
4)电力谐波治理保障您用电设备的安全和使用效率。
5)节能技术改造、维护保养,降低您的电能消耗、减少电费支出。
